Разработка чертежей и КМД
Разработка чертежей
Основные этапы для начала разработки чертежей металлоконструкций:
Определение типа изделия, его назначение и степень сложности (предварительное задание с общими данными).
Выбор подходящих материалов, подготовка первичного эскиза и модели для визуализации.
Составление плана необходимых сборочных работ конструкции в целом.
Согласование с заказчиком всех технических моментов.
Составление сметы, где указывается стоимость проектирования металлоконструкций.
Согласование проекта.
Подготовка полного комплекта всех чертежей, включая монтажные.
Для создания чертежей применяется специализированное программное обеспечение, программы САПР (Компас 3D, AutoCAD и др.). С его помощью можно заранее определить устойчивость и прочность металлоконструкций под влиянием различных нагрузок. С помощью программы в проекты можно оперативно вносить изменения, предусмотреть возможные варианты модернизации.
Все проекты разрабатываются только с использованием 3D графики и в соответствии с нормативной документацией (ГОСТ, ТУ, ОСТ и др.).

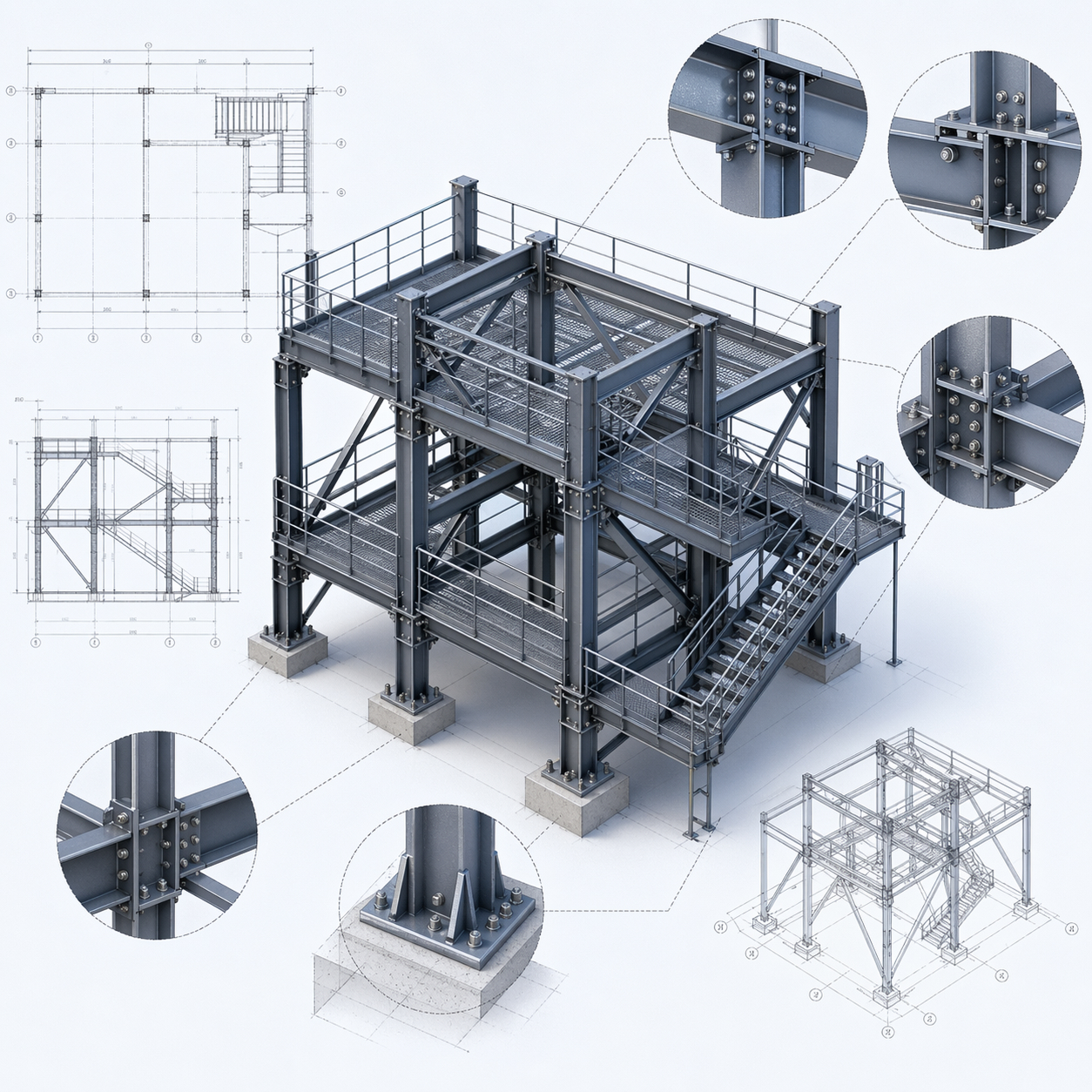

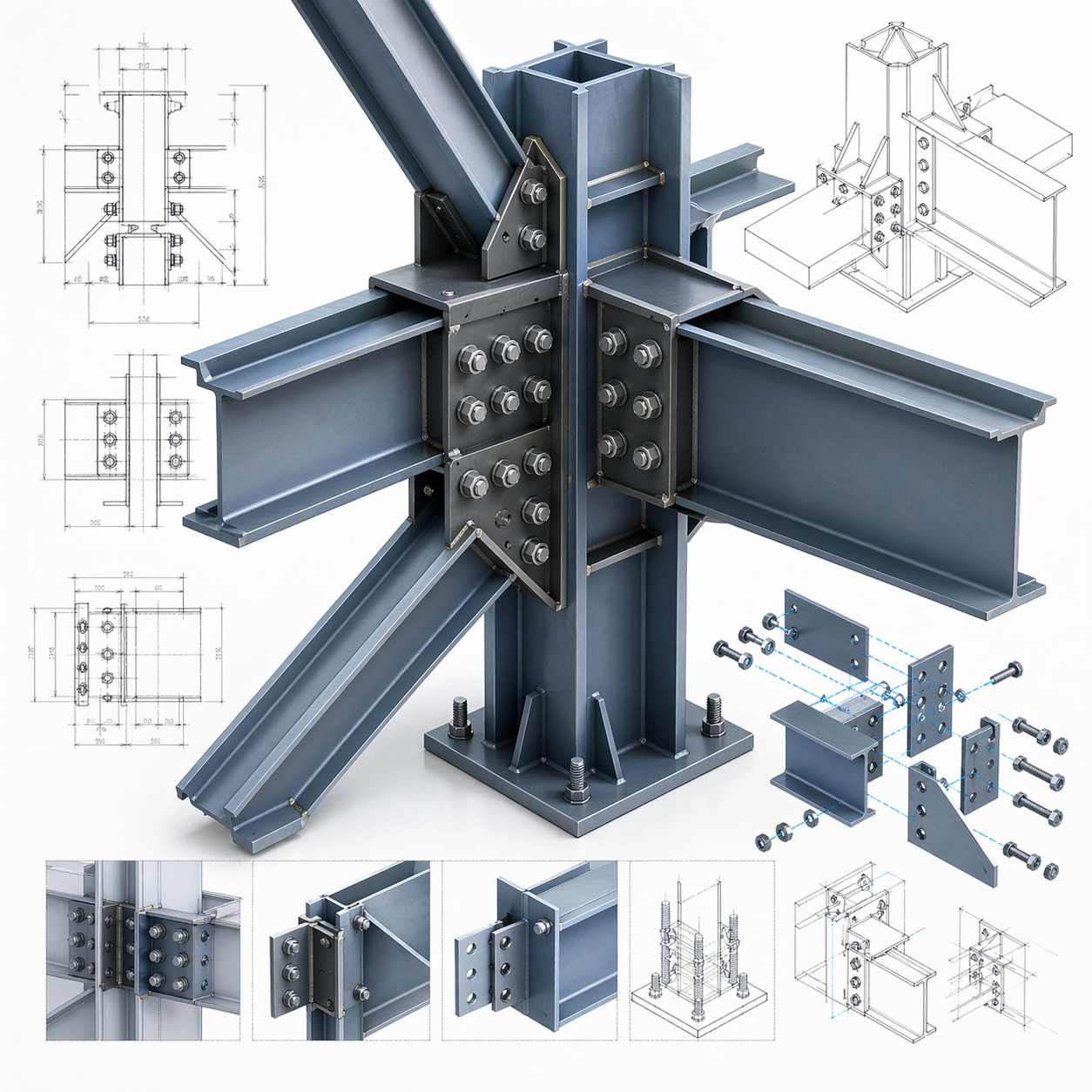

В моделях отображены все элементы конструкций вплоть до подробно прорисованного состава болтовых соединений. При проектировании металлоконструкций цена работ будет зависеть от сложности и объёма, необходимости использовать для создания проекта готовое решение и срочности. Окончательные расценки объявляются после уточнения всей информации и проведения замеров.
Разработка чертежей КМД (Конструкции Металлические Деталировочные)
Проект КМД — Конструкции Металлические Деталировочные — это полное и детальное раскрытие раздела КМ, необходимое для перехода к изготовлению, сборке и монтажу металлоконструкций.
КМД чертежи в проекте имеет серьёзное значение — без этого раздела невозможно перейти к реализации проекта, его изготовлению, сборке и монтажу. По разделу формируется спецификация, по которой оцениваются затраты на изготовление деталей с учётом материалов, рабочего времени, привлечения специалистов. Осуществляется проверка собираемости конструкции с выявлением недочётов проекта и их корректировками, после чего происходит закупка необходимого металла для производства.
Проект КМД состоит из двух основных разделов:
Первый раздел. Сборочные и детальные чертежи — передаются на производство для изготовления деталей и сборок отдельных узлов металлоконструкций;
Второй раздел. Монтажные чертежи — часть, которая передаётся специалистам для монтажа конструкции на объекте.
Проектирование чертежей КМД даёт полное представление о составе узлов металлоконструкций в проекте. По КМД составляется сборочная спецификация, по которой специалисты составляют карту сборочных операций и последующие технологические карты монтажа конструкций непосредственно на объекте.

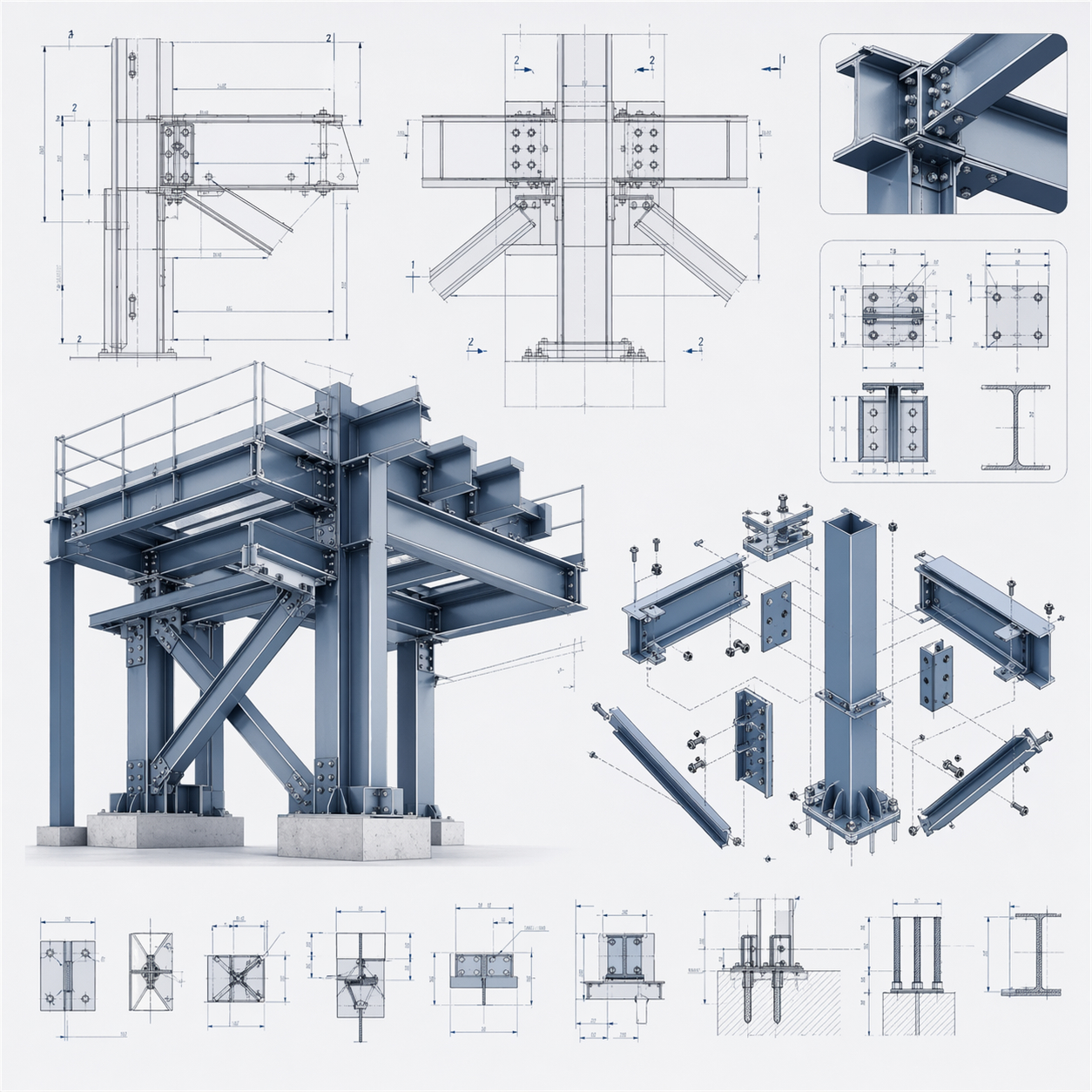

В проектировании КМД металлоконструкций детализированы стальные балки, прогоны, несущие и вспомогательные колонны, узлы соединения деталей и элементов. По разделу КМД выстраивается часть рабочей документации проекта, по которой организуются строительные и монтажные работы с металлоконструкциями на объекте.
Проектирование чертежей КМД в нашей компании осуществляется в профессиональном ПО Компас 3D и AutoCAD, что позволяет провести работы с высоким качеством и в короткие сроки за счёт автоматизации процесса и прямого доступа к важным данным.
